PRODUCT MANUAL / 產品說明

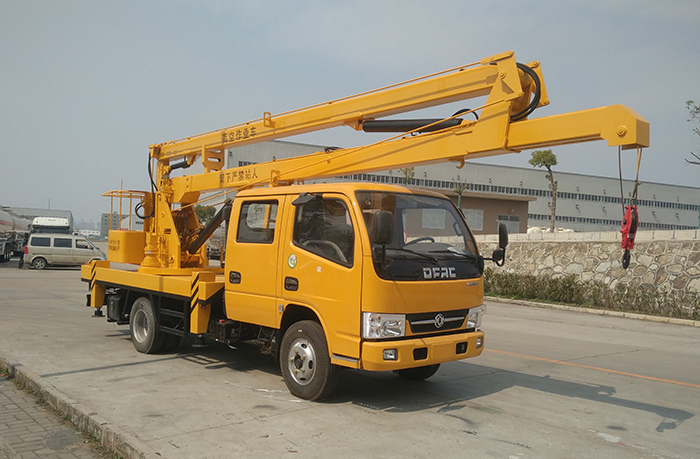

東風多利卡D6雙排16米高空作業車
公告型號：楚勝牌CSC5060JGK16V型高空作業車
國五。多利卡D6，工程黃，軸距3308，駕駛室1730雙排底盤，發動機YC4FA115-50/CY4BK551，變速箱**100（5TS40），前后橋1.8/3.5車架190板簧6/6+5輪胎7.00R16 12PR，動轉、離合氣助力、ABS、排氣制動、干燥器、電動窗、中控鎖、電調大燈。

上裝三節折臂，**大作業半徑7米，**大作業高度16米，360度回轉，**大起吊質量1噸，**大起吊高度8.4米，吊籃額定載荷等于小于200公斤。

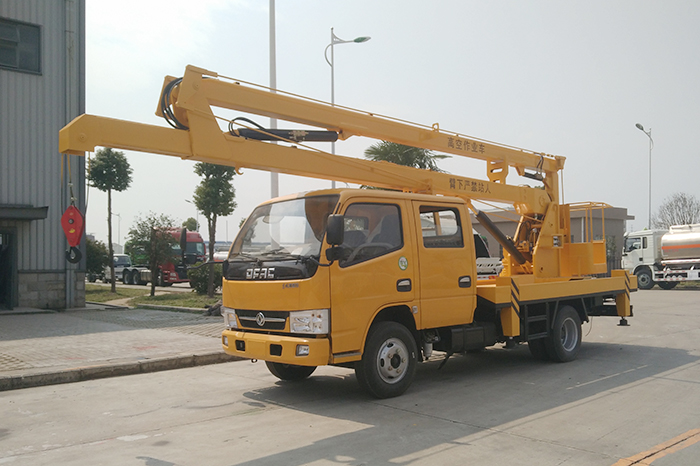

東風多利卡D6雙排16米高空作業車

專業組成：整車由工作臂（三節折疊臂)、H型支腿（共4條，前后支腿均可伸出）、支腿雙向液壓鎖（保證支腿放下后不會自行收縮）、取力器裝置、副梁底架（保證整車受力均勻，堅固可靠）、回轉機構（由轉臺/擺線馬達/行星減速器/回轉支承/小齒輪組成）、**旋轉接頭、液壓系統總成(保證在較大載荷時液壓系統無殘漏，油溫正常，密封性好，微動性強，連續升降運行平穩，作業人員更具安全舒適感)、液電雙向操作系統，上中下3組操作閥（支腿液壓操縱閥/車上電控操作閥/工作斗內電控操作閥）、全鋼工作斗、上下操作臺各1部照明燈、示寬燈等、主臂帶起重吊鉤等部件組成；

產品主要特點
1.H型支腿，三節折臂式，部分關鍵處采用高強度鋼板；
2.工作斗平衡方式：外置拉桿強制平衡；
3.隨車安裝四支H型液壓支腿，跨距大，穩定性更強，支腿即可**伸縮，又可聯動，裝有支腿報閃燈，用于作業時支腿示廓，發出光報**信號；
4.上部與支腿操作之間有互鎖裝置，支腿沒有打開不能執行上部所有操作；
5.舉升系統采用三節折臂，工作平臺可實現360度旋轉，
6.此車帶吊鉤，吊鉤吊1噸（吊鉤伸縮800mm-1000mm）；
7.操作系統：設有上下兩個操作臺，360°全方位旋轉轉臺，上下均帶操作系統，工作斗中帶操縱裝置，可在工作斗中操控升降、旋轉；
8.工作斗額定載荷 200kg.
9.下部均設有安全應急系統；
10. 該升降車作業結構簡單，操作方便，安全可靠，外型美觀，廣泛適用于市政、電力、路燈、廣告、攝影、通訊、園林、**、工礦、碼頭等多種系統的高空作業。

【主要技術參數】
產品**	楚勝牌	公告批次	293
產品名稱	CSC5060JGK16V型高空作業車	產品號	ZMSND5DW01G
總質量(Kg)	6050	罐體容積(m3)
額定載質量(Kg)		外形尺寸(mm)	7550×1980×3080
整備質量(Kg)	5725	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2+3	載質量利用系數
接近角/離去角(°)	20/13	前懸/后懸(mm)	1040/2118
軸數	2	軸距(mm)	3308,2800
軸荷(Kg)	1930/4120	**高車速(Km/h)	95
其它	前伸994mm,后伸90;側防護及后防護裝置的材料:冷彎型鋼Q235;側防護螺栓連接;后防護焊接,截面尺寸(寬×高)mm:40×180,離地高度480mm。隨底盤選裝駕駛室。ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M。
【底盤技術參數】
底盤型號	EQ1070DJ3BDF	底盤名稱	載貨汽車底盤（二類）
**名稱	東風牌	生產企業	東風汽車股份有限公司
外形尺寸(mm)	5845,5090×1980×2160,2040	輪胎數	6
接近角/離去角(°)	20/18	輪胎規格	7.00-16,7.00R16
鋼板彈簧片數	6/6+5	前輪距(mm)	1503,1485,1519
燃料種類	柴油	后輪距(mm)	1494,1516
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA SD4D25R-70 4DX23-120E5 D25TCIE2 4F20TCIE5	東風朝陽朝柴動力有限公司廣西玉柴機器股份有限公司安徽全柴動力股份有限公司東風輕型發動機有限公司東風輕型發動機有限公司江蘇四達動力機械集團有限公司一汽解放汽車有限公司無錫柴油機廠昆明云內動力股份有限公司常柴股份有限公司	3707 2982 2545 2953 2771 2545 3857 2499 1995	75 85 85 96 85 70 90 96 70
